全自動扭力測試儀原理詳解及圖解

　　全自動扭力測試儀作為一種高精度、多功能的測試設備，廣泛應用于3C電子產品、機械制造、智能穿戴設備、鎖具行業等多個領域。它通過精確的扭矩測量和多功能測試，確保了產品的質量和性能。本文將詳細闡述全自動扭力測試儀的工作原理，并結合原理圖解進行說明。

　　一、全自動扭力測試儀的基本組成

　　全自動扭力測試儀主要由以下幾個關鍵部分組成：

• 　　主機架：承載整個測試設備的結構，提供穩定的測試平臺。

• 　　扭力傳感器：核心部件，用于測量被測試物體所受的扭矩，并將其轉換為電信號。

• 　　角度傳感器(可選)：用于測量旋轉角度，以便進行扭矩-角度關系的分析。

• 　　驅動系統：通常采用伺服電機或步進電機，實現精確控制的扭轉運動。

• 　　控制系統：包括數據采集、處理和顯示模塊，用戶可以通過軟件界面設定測試參數和讀取測試結果。

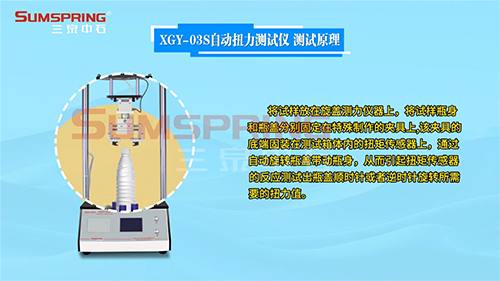

　　二、全自動扭力測試儀的工作原理

　　全自動扭力測試儀的工作原理基于扭矩與轉角之間的關系，通過施加精確的扭矩并測量相應的轉角，進而評估材料的扭轉力學性能。具體工作原理如下：

　　1.試樣準備與夾具安裝：

• 　　將待測試的試樣(如瓶蓋與瓶身組合)放置在全自動扭力測試儀的旋蓋測力儀器上。

• 　　試驗瓶身和瓶蓋分別被固定在特殊制作的夾具上，這些夾具設計用于確保試樣在測試過程中的穩定性和準確性。

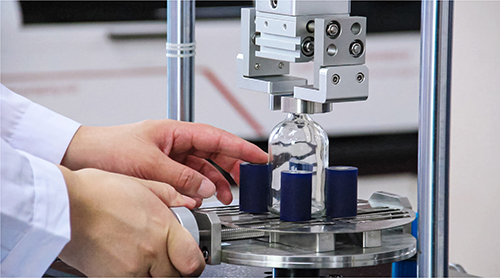

　　2.扭矩傳感器的連接與反應：

• 　　夾具的底端被牢固地安裝在測試箱體內的扭矩傳感器上。扭矩傳感器是測試儀的核心部件，用于精確測量試樣在受到扭轉力時產生的扭矩。

• 　　當自動旋轉機構開始旋轉瓶蓋時，瓶蓋帶動瓶身一起轉動，這個旋轉動作會引起扭矩傳感器的反應。

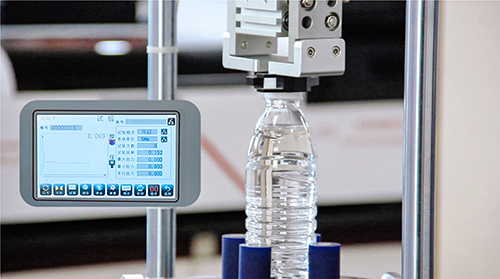

　　3.扭力值的測量與記錄：

• 　　扭矩傳感器會實時測量并記錄瓶蓋在順時針或逆時針?lè)较蛐D(zhuǎn)時所需的扭力值。

• 　　測試過程中，控制系統會采集扭矩傳感器的數據，并將其轉換為數字信號進行進一步的處理和分析。




　　4.測試結果的顯示與報告：

• 　　處理后的扭力值數據會通過顯示屏實時顯示給用戶，用戶可以直觀地看到瓶蓋在不同方向旋轉時所需的扭力值。

• 　　測試結束后，控制系統可以自動生成詳細的測試報告，包括扭力值的最大值、最小值、平均值等統計數據，以及測試過程中的其他相關信息




　　三、全自動扭力測試儀的優勢與應用

　　全自動扭力測試儀具有高精度、高穩定性、多功能、自動化等特點，能夠?qū)崿F(xiàn)對微小扭矩和細微角度變化的精準測量。它廣泛應用于轉軸鉸鏈、扭簧、螺絲、編碼器開關、智能穿戴設備以及門鎖等領域的扭力測試，為產品設計和質量控制提供科學依據。

　　隨著科技的進步，全自動扭力測試儀也在不斷發展，結合人工智能和機器學習技術，實現自動化測試和智能分析，提高測試效率和精度。同時，便攜化、多功能集成和無線通信等技術的應用，使得扭力測試儀更加適應現代工業的需求，為各行業的發展提供堅實的技術支持。

　　結語

　　全自動扭力測試儀作為一種重要的測量?jī)x器，在保障產品質量和提升生產效率方面發揮著重要作用。通過詳細闡述其工作原理和組成部分，并結合原理圖解進行說明，希望本文能為讀者提供全面的了解和參考。
